Installation de ventilation industrielle à Mâcon : transport pneumatique de broyats plastiques chez un groupe pharmaceutique

Transport pneumatique et filtration ATEX à Mâcon : intervention sur site pharmaceutique

Nous sommes récemment intervenus chez une entreprise pharmaceutique , à Mâcon, pour une installation de ventilation industrielle dédiée au transport pneumatique de broyats plastiques. L’objectif était double : répondre à un besoin de process (évacuation automatisée des rebuts) et améliorer les conditions de travail (moins de manutention manuelle).

L’installation a été pensée pour fonctionner 24h/24, dans un site pharmaceutique en activité. Nous avons pris en charge l’étude complète : implantation aéraulique, filtration, électrotechnique et mécanique. Le tout s’est poursuivi par le montage sur site et la mise en service.

Réseau de ventilation industrielle à Mâcon : conception et matériaux adaptés au transport de broyats

Le système démarre à la sortie d’un broyeur, qui regroupe les flux de quatre ateliers. Le broyat est constitué de polypropylène, avec une granulométrie allant de 0,5 à 15 mm. Nous avons conçu un réseau de transport pneumatique à base de gaines en acier galvanisé, antistatiques, d’épaisseur 1,5 mm. Le diamètre intérieur minimum est de 100 mm, avec des vitesses d’air entre 25 et 30 m/s pour garantir un transport fluide.

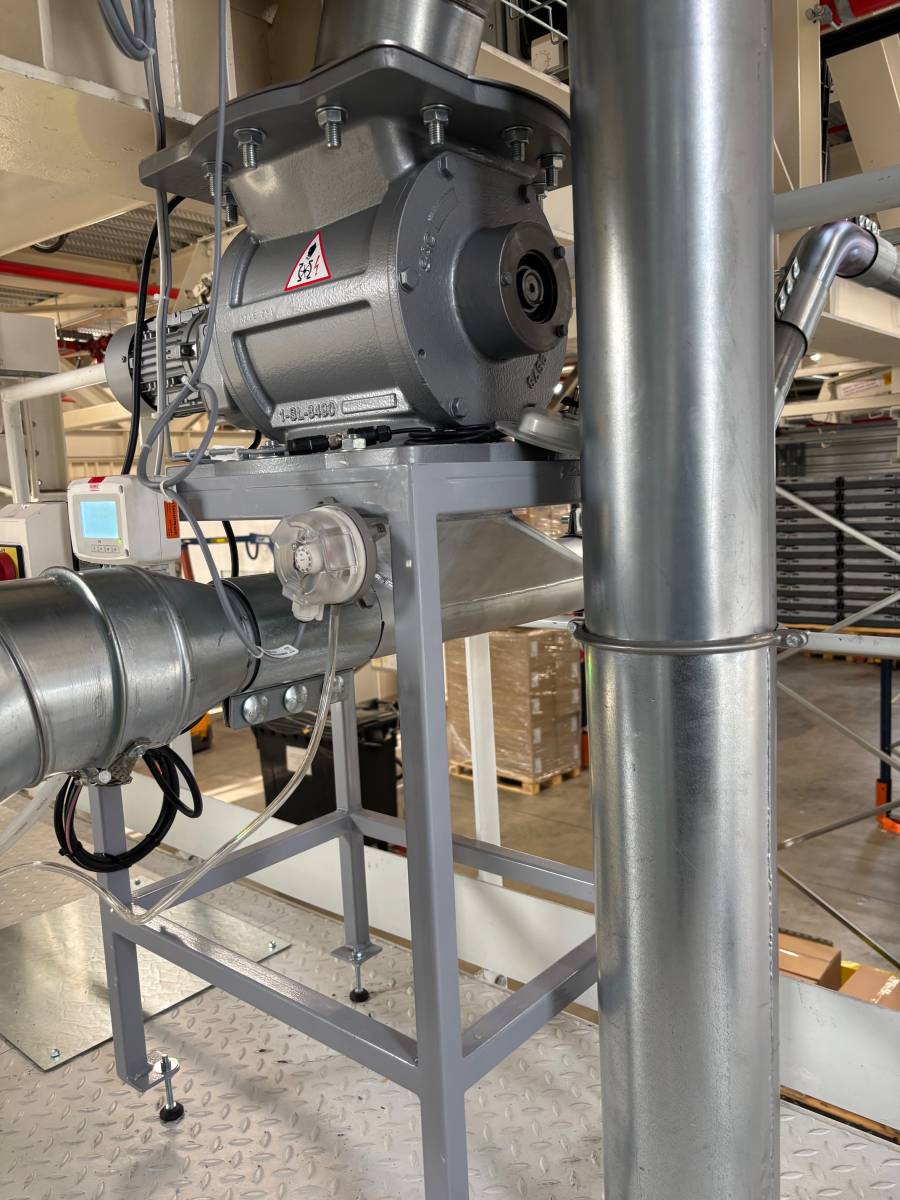

L’alimentation est assurée par un ventilateur centrifuge de 5,5 kW, débit de 850 m³/h, pression 800 mmCE. Le captage se fait par gravité, via une écluse rotative ATEX pare-flamme, située en entrée de réseau. L’air chargé de particules est ensuite dirigé vers un séparateur cyclonique suspendu à la passerelle existante, sans appui au sol.

La séparation des broyats s’effectue par décantation. Ils tombent dans une benne extérieure, via une seconde écluse. En sortie, nous avons intégré une filtration de finition à deux étages : un filtre G4 et un filtre F9 (EPM1 80 %), montés dans un caisson ATEX zone 22, conçu pour un accès simple à la maintenance.

Intégration électrotechnique et mise en service du système de ventilation industrielle à Mâcon

Nous avons travaillé en lien étroit avec les équipes automation de Fresenius. Tous les équipements électriques (ventilateur, écluses, capteurs, pressostats) ont été raccordés à la baie de commande existante. Nous avons également mis en place un pressostat de surveillance de filtre, pour anticiper l’encrassement et limiter les pertes de performance.

La mise en service a inclus les réglages, les essais de débit, et les vérifications de sécurité. Le système fonctionne aujourd’hui en continu, sans surcharge pour les opérateurs, et avec un niveau de filtration conforme aux recommandations du service HSE.

On repassera bientôt pour une vérification après les premiers mois de fonctionnement. En attendant, on est repartis sur un autre chantier.
